刮板式旋轉薄膜蒸發器 |
一、概述
旋轉刮板薄膜蒸發器是一種通過旋轉刮板強制成膜，可在真空條件下進行降膜蒸發的新型高效蒸發器。它傳熱系數大、蒸發強度高、過流時間短、操作彈性大，尤其適宜熱敏性物料、高粘度物料及易結晶含顆粒物料的蒸發濃縮、脫氣脫溶、蒸餾提純。因此，在化工、石化、醫藥、農藥、日化、食品、精細化工等行業獲得廣泛應用。
我公司生產制造該類設備已十年有余，積累了豐富的制造和使用經驗。多年來，根據市場需求，密切結合用戶的生產實際，以滿足用戶的工藝要求為前提，選擇合理適宜的設備結構，保證上乘可靠的制造質量，在工裝設備、檢測手段及產品設計等方面不斷改進并日趨完善，取得了引人注目的成績。
二、結構特點

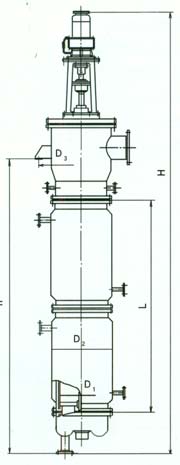

薄膜蒸發器的主要結構如圖1所示，各結構件分述如下：
1.電機、減速機
它是轉子旋轉的驅動裝置。轉子的轉動速度將起決于刮板的形式.物料的粘度和蒸發筒身內徑；選擇刮板合適的線速度是保證蒸發器穩定可靠運行及滿意蒸發效果的重要參數之一。
2.分離筒
物料由設在分離筒身下端的入口切向進入蒸發器，并經安裝在分離筒身內的布料器被連續均勻地分布于蒸發筒身內壁，從蒸發筒身蒸發出的二次蒸汽上升至分離筒，經安裝在內的氣液分離器，將二次蒸汽可能挾帶的液滴或泡沫
|
|
|
分離，二次蒸汽從上端的出口引出蒸發器。
依據于蒸發器內阻力計算的分離筒身的合理設計，是避免物料“短路”的關鍵因素之一。(所謂“短路”，系指物料剛進蒸發器，尚未完成蒸發過程，即從二次蒸汽出口離開蒸發器。)
3.布料器
布料器安裝在轉子上。合理的設計，使從切線方向進入蒸發器的物料，通過旋轉的布料器，被連續均勻地呈膜上潑布在蒸發面上。 |
|
|
