螺旋板式換熱器 |

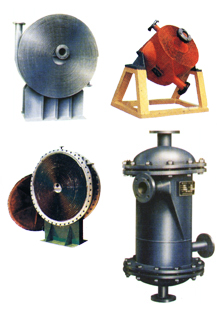

| 螺旋板式換熱器是一種高效換熱設備,適用汽—汽.汽—液.液—液,對液傳熱。它適用于化學.石油.溶劑.醫藥.食品.輕工.紡織.冶金.軋鋼.焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型.Ⅲ型)螺旋板式換熱器。 |
結構及性能

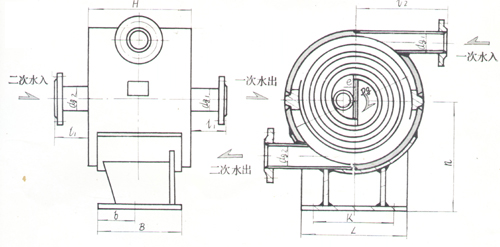

1.本設備由兩張卷制而成,形成了兩個均勻的螺旋通道,兩種傳熱介質可進行全逆流流動,大大增強了換熱效果,即使兩種小溫差介質,也能達到理想的換熱效果。
2.在殼體上的接管采用切向結構,局部阻力小,由于螺旋通道的曲率是均勻的,液體在設備內流動沒有大的轉向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。
3.Ⅰ型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封,因而具有較高的密封性。
4.Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其中一個通道可拆開清洗,特別適用有粘性.有沉淀液體的熱交換。
5.Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其兩個通道可拆開清洗,適用范圍較廣。
6.螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道以有承受的大工作壓力)。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。
7.單臺設備不能滿足使用要求時,可以多臺組合使用,但組合時必須符合下列規定：
|
并聯組合.串聯組合,設備和通道間距相同。混合組合：一個通道并聯,一個通道串聯。
部分規格換熱器列舉如下：
不銹鋼、碳鋼螺旋板式換熱器技術參數： |
|
|
|
